Dynamische Analysen für Stoss, Drop, Crash und Schwingung
Bauteile, Baugruppen und Produkte unter dynamischen Belastungen verstehen, absichern und gezielt optimieren.
Viele technische Systeme versagen nicht unter einer einzelnen statischen Last, sondern durch dynamische Effekte: Stösse, Fallbelastungen, Crash-ähnliche Ereignisse, Vibrationen, Schwingungen oder wiederkehrende Betriebsbeanspruchungen.
Mit dynamischen Analysen untersucht Fink Engineering, wie sich Produkte unter zeitabhängigen Belastungen verhalten. Dadurch lassen sich kritische Spannungen, Verformungen, Beschleunigungen, Resonanzen und Schwachstellen frühzeitig erkennen – bevor kostenintensive Prototypen gebaut oder reale Tests durchgeführt werden.
Wir unterstützen Entwicklungsteams bei der Absicherung anspruchsvoller Industrieprodukte: von Stoss- und Drop-Analysen über crash-ähnliche Lastfälle bis hin zu Schwingungsanalysen, PSD-Bewertungen und dynamischen Betriebsbeanspruchungen.
Typische Probleme
Dynamische Belastungen wie Stoss, Drop, Crash-ähnliche Ereignisse, Schwingungen oder Vibrationen führen oft zu Schäden, die in statischen Betrachtungen nicht sichtbar werden.
Kritisch sind hohe Beschleunigungen, lokale Spannungsspitzen, Resonanzen, Kontakte, plastische Verformungen und vibrationsbedingte Ermüdung.
- hohe Beschleunigungen
- lokale Spannungsspitzen
- Resonanzen und Ermüdung
Unser Lösungsansatz
Wir analysieren dynamische Lastfälle mit geeigneten Simulationsmethoden und bewerten Spannungen, Verformungen, Beschleunigungen, Energieaufnahme, Kontaktverhalten, Eigenfrequenzen und PSD-Belastungen.
Daraus leiten wir konkrete Optimierungsmassnahmen für Konstruktion, Versuch und Produktabsicherung ab.
- dynamische FEM-Simulation
- Bewertung von Kontakt, Energieaufnahme und PSD
- konkrete Optimierungsmassnahmen
Ihr Nutzen
Sie erkennen kritische Schwachstellen frühzeitig, reduzieren Entwicklungsrisiken und bereiten physische Tests gezielter vor.
Produkte können robuster, sicherer und zuverlässiger gegen Stoss, Drop, Schwingung und dynamische Betriebsbelastungen ausgelegt werden.
- Risiken früher erkennen
- Tests gezielter vorbereiten
- robustere Produkte entwickeln
Welche dynamischen Lastfälle analysieren wir?
Dynamische Analysen sind immer dann sinnvoll, wenn Belastungen zeitabhängig wirken oder sehr kurze, intensive Ereignisse auftreten. Je nach Produkt und Einsatzsituation kommen unterschiedliche Analysearten zum Einsatz.
Stoss- und Schockbelastungen
Kurze, intensive Belastungen können hohe Beschleunigungen, lokale Spannungsspitzen und kritische Verformungen erzeugen. Wir bewerten, wie Bauteile und Baugruppen auf solche Ereignisse reagieren und wo konstruktive Schwachstellen entstehen.

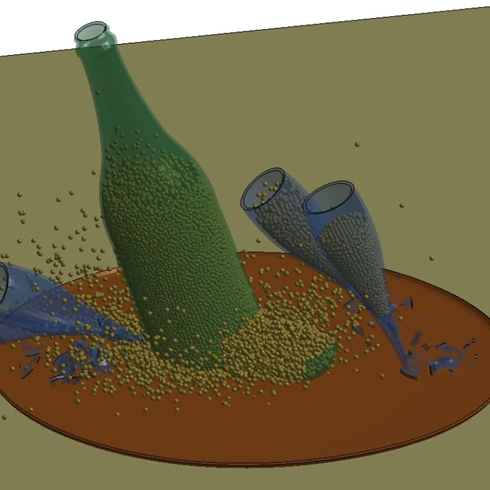

Drop-Analysen und Fallbelastungen
Bei Drop-Analysen wird untersucht, wie ein Produkt auf einen Fall, Aufprall oder eine definierte Fallhöhe reagiert. Dabei werden Kontakt, Energieaufnahme, Verformung, lokale Überlastung und mögliche Funktionsbeeinträchtigungen betrachtet.
Crash-ähnliche Lastfälle
Nicht jedes Produkt benötigt eine klassische Crash-Simulation aus der Fahrzeugentwicklung. Viele technische Systeme müssen jedoch crash-ähnliche Ereignisse, plötzliche Lastspitzen oder extreme Kurzzeitbelastungen sicher überstehen. Wir analysieren solche Lastfälle und unterstützen bei der robusten Auslegung.
Schwingungsanalysen und Resonanzen
Schwingungen können Funktion, Lebensdauer und Zuverlässigkeit technischer Produkte erheblich beeinflussen. Mit Modal- und Schwingungsanalysen untersuchen wir Eigenfrequenzen, Resonanzrisiken, dynamische Steifigkeit und kritische Betriebsbereiche.
PSD-Analysen und zufällige Vibrationen
Bei zufälligen Vibrationen, zum Beispiel durch Transport, Betrieb oder Umgebungseinflüsse, können PSD-Analysen eine wichtige Grundlage für die Bewertung der Betriebsfestigkeit liefern. Wir unterstützen bei der Einschätzung dynamischer Beanspruchungen und möglicher Ermüdungsrisiken.

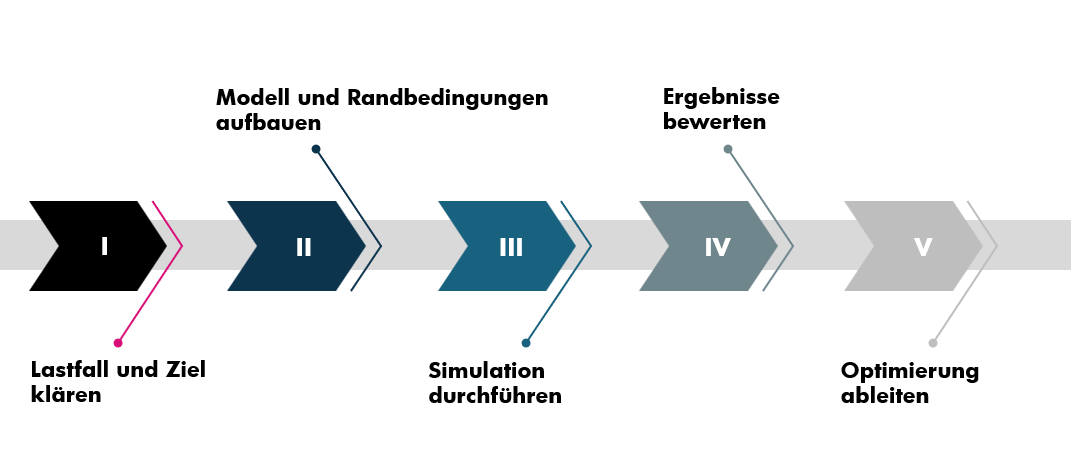

Ablauf einer dynamischen Analyse
I. Lastfall und Ziel klären:
Wir definieren gemeinsam, welche dynamische Belastung betrachtet werden soll: Stoss, Drop, Crash-ähnlicher Lastfall, Schwingung, Resonanz oder PSD-Anregung.
II. Modell und Randbedingungen aufbauen:
CAD-Geometrien, Materialien, Kontakte, Lagerungen, Massen, Geschwindigkeiten, Beschleunigungen und Randbedingungen werden für die Simulation vorbereitet.
III. Simulation durchführen:
Je nach Aufgabe werden geeignete dynamische Berechnungsverfahren eingesetzt. Dabei werden Spannungen, Verformungen, Beschleunigungen, Energieaufnahme, Kontaktkräfte oder Frequenzantworten ausgewertet.
IV. Ergebnisse bewerten:
Die Simulationsergebnisse werden ingenieurmässig interpretiert. Kritische Bereiche, Schwachstellen und mögliche Verbesserungsmassnahmen werden klar herausgearbeitet.
V. Optimierung ableiten:
Auf Basis der Analyse entwickeln wir konkrete Empfehlungen für Konstruktion, Materialeinsatz, Geometrie, Verbindungstechnik, Dämpfung, Steifigkeit oder Versuchsvorbereitung.
Typische Einsatzbereiche
Dynamische Analysen eignen sich für technische Produkte und Komponenten, die Stoss, Fall, Vibration, Transportbelastungen, Betriebsanregungen oder plötzlichen Lastspitzen ausgesetzt sind.
Typische Anwendungen sind:
Produkte & Baugruppen
- Gehäuse und Schutzstrukturen
- Geräte und technische Baugruppen
- mobile Systeme und Fahrzeugkomponenten
Bauteile & Strukturen
- Halterungen und Verbindungselemente
- Kunststoff- und Metallbauteile
- hochbelastete Strukturbauteile
Belastungsszenarien
- Transport- und Drop-Anforderungen
- vibrationsbelastete Komponenten
- sicherheitsrelevante Industrieprodukte
Warum Fink Engineering?
Dynamische Analysen erfordern mehr als nur ein Simulationsmodell. Entscheidend ist, den Lastfall richtig zu verstehen, geeignete Randbedingungen zu definieren und die Ergebnisse technisch korrekt zu bewerten.
Fink Engineering verbindet Erfahrung in Struktursimulation, dynamischer Analyse, Produktentwicklung, Betriebsfestigkeit und technischer Optimierung. Dadurch entstehen Ergebnisse, die nicht nur rechnerisch nachvollziehbar sind, sondern auch konkrete Entscheidungen für Konstruktion, Prototyping, Versuch und Serienentwicklung ermöglichen.
Entscheidend ist nicht nur die Berechnung selbst, sondern die richtige Interpretation: Welche Ergebnisse sind kritisch, welche Annahmen sind belastbar und welche konstruktiven Massnahmen verbessern das Produkt tatsächlich?
Wir unterstützen flexibel: als gezielter Simulationspartner für einzelne dynamische Lastfälle oder als Engineering-Partner im Rahmen einer umfassenderen Produktentwicklung.
Häufige Fragen
Wann ist eine dynamische Analyse sinnvoll?
Eine dynamische Analyse ist sinnvoll, wenn ein Produkt Stoss, Fall, Vibration, Schwingung, Transportbelastungen oder plötzlichen Lastspitzen ausgesetzt ist. Sie hilft, kritische Bereiche früh zu erkennen und Produkte robuster auszulegen.
Was ist der Unterschied zwischen statischer und dynamischer Analyse?
Eine statische Analyse betrachtet Belastungen, die vereinfacht zeitunabhängig wirken. Eine dynamische Analyse berücksichtigt zeitabhängige Effekte wie Beschleunigung, Geschwindigkeit, Trägheit, Kontakt, Energieaufnahme, Schwingung oder das Frequenzverhalten.
Können Drop-Tests durch Simulation ersetzt werden?
Simulation ersetzt reale Tests nicht immer vollständig. Sie hilft jedoch, Varianten vorab zu bewerten, kritische Bereiche zu erkennen und physische Tests gezielter vorzubereiten. Dadurch können Entwicklungszeit und Prototypenkosten reduziert werden.
Was bedeutet PSD bei Schwingungsanalysen?
PSD steht für Power Spectral Density und beschreibt zufällige Vibrationen im Frequenzbereich. PSD-Analysen werden eingesetzt, wenn Produkte über längere Zeit unregelmässigen Schwingungen ausgesetzt sind, zum Beispiel durch Betrieb, Transport oder Umgebungseinflüsse.
Welche Daten werden für eine dynamische Analyse benötigt?
Hilfreich sind CAD-Daten, Materialinformationen, Bauteilgewichte, Lagerbedingungen, Kontaktbereiche, Lastannahmen, Beschleunigungen, Fallhöhen, Geschwindigkeiten, Frequenzbereiche, PSD-Profile oder Versuchsvorgaben. Wenn noch nicht alles vorliegt, können die Randbedingungen gemeinsam entwickelt werden.
Können auch einzelne Komponenten ohne vollständige Baugruppe untersucht werden?
Ja. Je nach Aufgabenstellung können einzelne Bauteile, Teilbaugruppen oder vollständige Systeme analysiert werden. Entscheidend ist, dass Lastfall, Randbedingungen und Schnittstellen sinnvoll definiert werden.
Dynamischen Lastfall prüfen lassen?
Sie möchten wissen, wie sich Ihr Produkt bei Stoss, Drop, Crash-ähnlicher Belastung, Schwingung oder Vibration verhält?
Senden Sie uns Ihre Aufgabenstellung, vorhandene CAD-Daten oder eine kurze Beschreibung des Lastfalls. Wir prüfen, welche Analyse sinnvoll ist und wie Fink Engineering Sie bei der Absicherung und Optimierung Ihres Produkts unterstützen kann.
