Struktursimulation eines hochbelasteten Kunststoffbauteils
Ausgangssituation

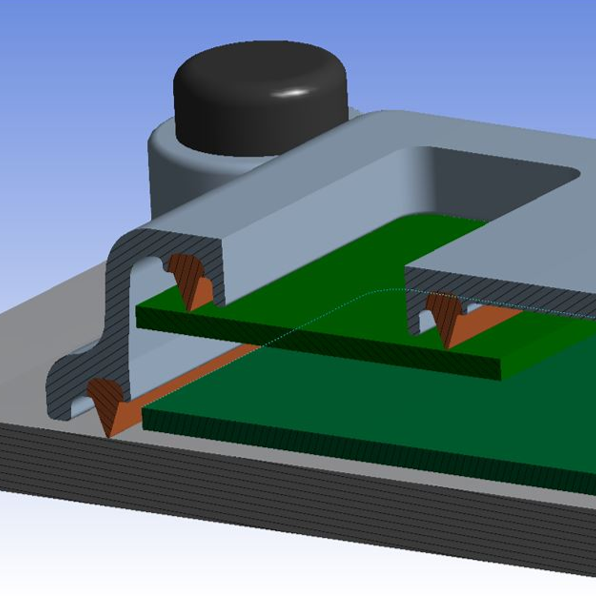

Ein mechanisch belastetes Kunststoffbauteil aus drei Komponenten sollte im Rahmen der Produktentwicklung auf Festigkeit, Steifigkeit, Verformungen und Dichtheit untersucht werden.
Im Fokus stand die Frage, ob die bestehende Konstruktion den vorgesehenen Lastfällen standhält oder ob konstruktive Anpassungen erforderlich sind.
Technische Fragestellung
Untersucht werden sollte, wie sich das Bauteil unter definierten Lasten verhält, wo Spannungsspitzen auftreten und ob lokale Bereiche für Versagen, plastische Verformung oder übermässige Verformung kritisch werden.
Vorgehensweise

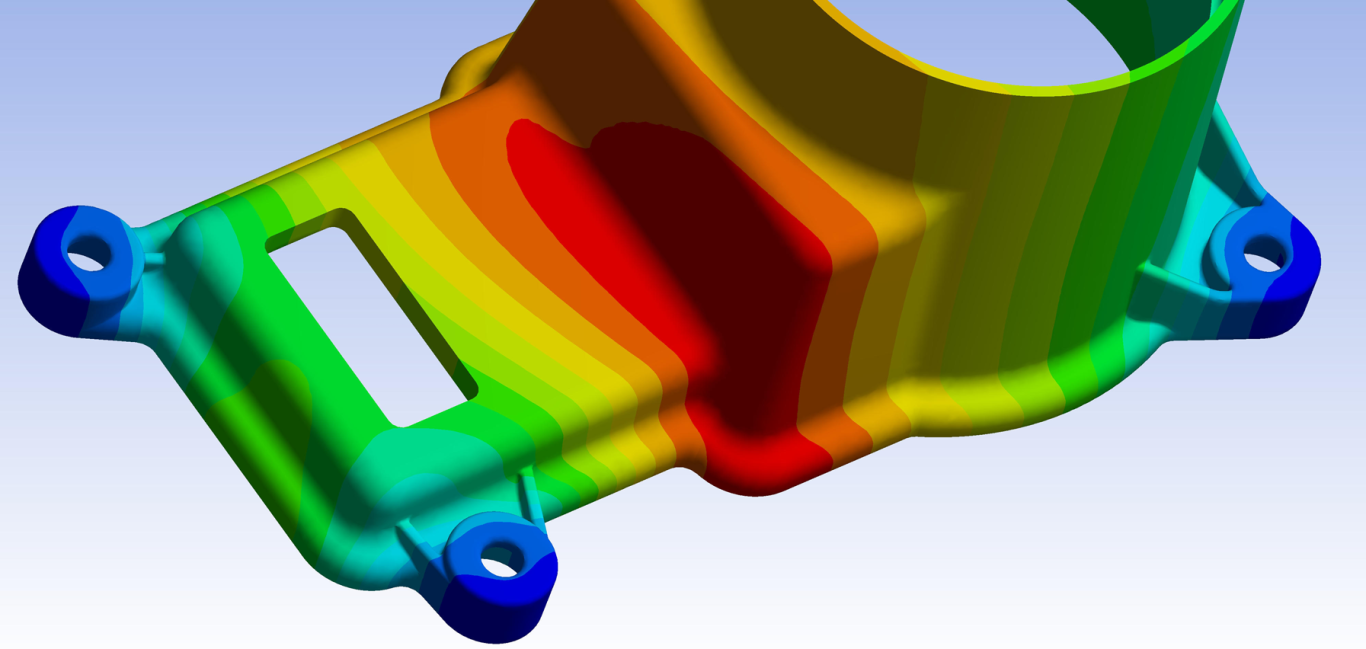

Auf Basis vorhandener CAD-Daten wurde ein FEM-Modell erstellt. Lasten, Randbedingungen, Materialien und Kontaktbereiche wurden definiert und bewertet. Anschliessend wurden Spannungen, Verformungen und kritische Lastpfade analysiert.
Ergebnis
Die Analyse zeigte die massgebenden Bereiche der Konstruktion und lieferte eine belastbare Grundlage für die weitere Bauteiloptimierung.
Kundennutzen
Der Kunde konnte technische Risiken frühzeitig bewerten, konstruktive Anpassungen gezielt vornehmen und die nächste Entwicklungsstufe auf einer fundierten Berechnungsbasis planen.
Eingesetzte Methoden
Struktursimulation, FEM-Analyse, Spannungsbewertung, Verformungsanalyse, Variantenbewertung.
